無線測溫系統，讓配電室開關柜設備更安全

  在配電室高壓開關柜運行過程中，溫度是表征設備運行正常的重要參數。隨著用電負荷的不斷增長，為了避免因設備發熱而導致的突發事件，溫度的自動監測已經成為企業安全生產的重要環節。運行中的電氣設備通常工作在高電壓和大電流狀態，設備中存在的某些缺陷會導致設備部件的異常溫度高，造成溫度與接觸電阻值的惡性循環，最終會導致設備不能正常工作，甚至燒毀，溫度過高可能會引起燃燒、爆炸甚至設備損壞或質量事故。

  高壓電氣設備，由于在開關箱和封閉母線內溫度超限點更不易被發現。隨著溫升時間的延長，溫度超限處將因發熱而加大氧化程度，進而可能造成燒毀母線、觸頭、接點毀盤、停電等重大事故。

  目前用于高壓設備運行溫度監測的技術主要有普通測溫、紅外測溫、光纖監測和無線測溫，常規的測溫方法要么需要人工干預，要么造價較高，要么有安全隱患，要么存在局限性，而電力開關柜無線測溫系統實時性強、性價比高、安全可靠。開關柜無線測溫系統采用無線電波進行信號傳輸。無線溫度傳感器安裝在高壓設備上，與接收設備之間無電氣連接，從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。無線測溫系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過軟件技術，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

一、開關柜無線測溫系統

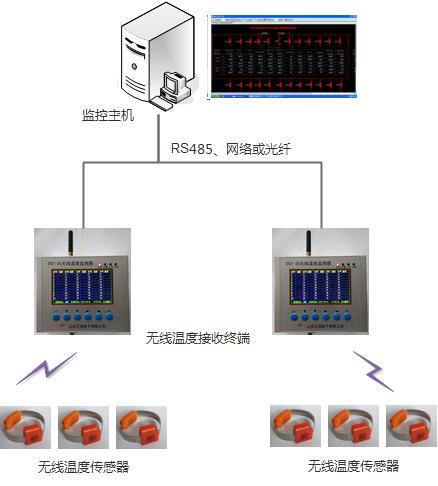

山東正瑞的開關柜無線測溫系統主要有三部分構成：溫度測量層、數據匯集顯示層、監控平臺三層組成。

無線溫度傳感器作為系統的溫度測量層，分布于各個發熱點，實時測量其表面溫度，并將溫度數據通過無線方式上傳給接收終端。

數據匯集顯示層在系統中承擔著數據中繼功能，它接收到傳感器的數據之后再通過光纖、485或者無線等方式傳輸給數據后臺，他們形成了系統的網絡層。

數據到達后臺后，用戶可以通過瀏覽器方式監測現場每個傳感器的實時溫度、歷史曲線，如果出現超溫情況，可以快速定位并及時通知相關人員。這就是系統的監控平臺。

二、開關柜無線測溫系統功能

（1）顯示實時數據功能：每5分鐘記錄一次數據，可保存24個月的歷史數據。

（2）支持所有參數且單畫面至少10個參數的歷史曲線調用功能。

（3）管理員管理權限功能：預留三級管理權限，可以通過管理員權限調整溫度報警定制設定，系統應當有報警復歸功能。

（4）監控參數保護定制設置功能：當超越定值時，該參數表征為紅色閃爍，同時給出報警信息，驅動控制箱上的聲光報警器動作。聲光報警器應為三色報警柱，綠色正常、黃色預警、紅色報警。

（5）歷史數據導出功能：導出文件格式為.EXECL格式。

（6）故障顯示功能：被測設備溫度點的位置非正常工作時顯示故障。

（7）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（8）遠程通信：系統提供 RS485 總線通訊方式，可滿足遠程通信。

（9）遠程檢測：數據可以上傳到阿里云服務器，通過手機APP查看和報警。



三、無線測溫系統優勢

1. 測溫終端無線傳輸數據，無需布線，高低壓徹底隔離，無絕緣隱患

2. 選用高精度、高靈敏度測溫元件，測溫準確、響應速度快、元件使用壽命長

3. 433MHz 頻段無線通訊，信號繞射能力強，從開關柜封閉環境內傳出相對更遠

四、應用范圍：

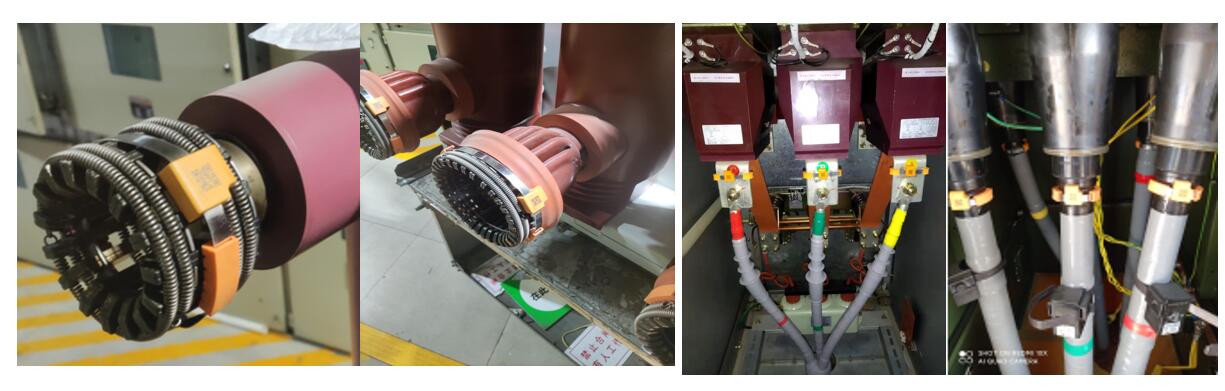

  適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。

  隨著經濟和電力的不斷發展，對電網安全性、可靠性的要求越來越高。而這其中輸變電高壓設備的安全運行凸顯重要。尤其是隨著無人值班變電站的建設，人工巡視設備的方法已經逐漸弱化。在此背景下，無線測溫監測就成為一種必備的手段。而開關柜無線測溫系統的出現，為在線監測提供了一條全新的思路。它創造性的實現了對高壓設備溫度的不間斷實時在線監測，為監控人員監視電網的安全運行狀態提供了科學的依據和手段。通過24小時不間斷的狀態監測以及基于對溫度數據的長期分析，可以準確分析設備的劣化過程，實現由定期計劃?rùn)z修升級為狀態檢修，提高供電可靠性，減少停電時間，縮小停電范圍，降低檢修成本，提升經濟效益。
