讓氣體“可視化”| 六氟化硫氣體泄漏報警監測解決方案

高壓開關柜經過了十幾二十年的運行，設備老化，就會出現六氟化硫泄漏情況，甚至受環境溫差影響，如夏季和冬季，設備金屬膨脹、收縮，也會導致泄露量增加。嚴重危害到人身安全。

如何改善高壓配電室六氟化硫泄漏問題？

1.開關柜的SF6氣體系統應定期進行維護，包括：校檢SF6密度繼電器、壓力表或密度表；檢測氣室有無泄漏，根據密封件壽命及使用情況更換密封件；測量SF6氣體濕度等。

2.出現異常天氣時要巡視，如嚴寒、高溫、冰雪天氣、或氣溫驟變等，需要檢查設備外觀及各氣室壓力，預防SF6氣體壓力過低，影響設備絕緣性能；

3.在迎峰度夏前、A類或B類檢修后、經受大負荷沖擊后應進行局部放電檢測，對于局部放電量異常的設備，應同時結合SF6氣體分解物檢測技術進行綜合分析和判斷。應嚴格檢測并確保現場SF6氣體合格，防止因純度不足、微水超標引起故障。制造廠應提供現場每瓶SF6氣體的批次測試報告。充氣前應對每瓶氣體測量微水， SF6充氣過程中應采取有效措施，避免引入異物。

4.應加強狀態檢測與評價，提升對潛在缺陷的檢出率。對運行中的GIS定期開展紅外熱像、紫外成像、特高頻局部放電、超聲波局部放電、SF6氣體濕度、SF6氣體分解物、SF6氣體檢漏等帶電檢測工作。

可以選擇山東正瑞研發的六氟化硫氣體泄漏報警監測系統。本系統可為廣泛應用于各種電壓等級的 SF 6 開關室、SF 6 開關室、組合電氣室（GIS 室）、SF 6 主變室等。

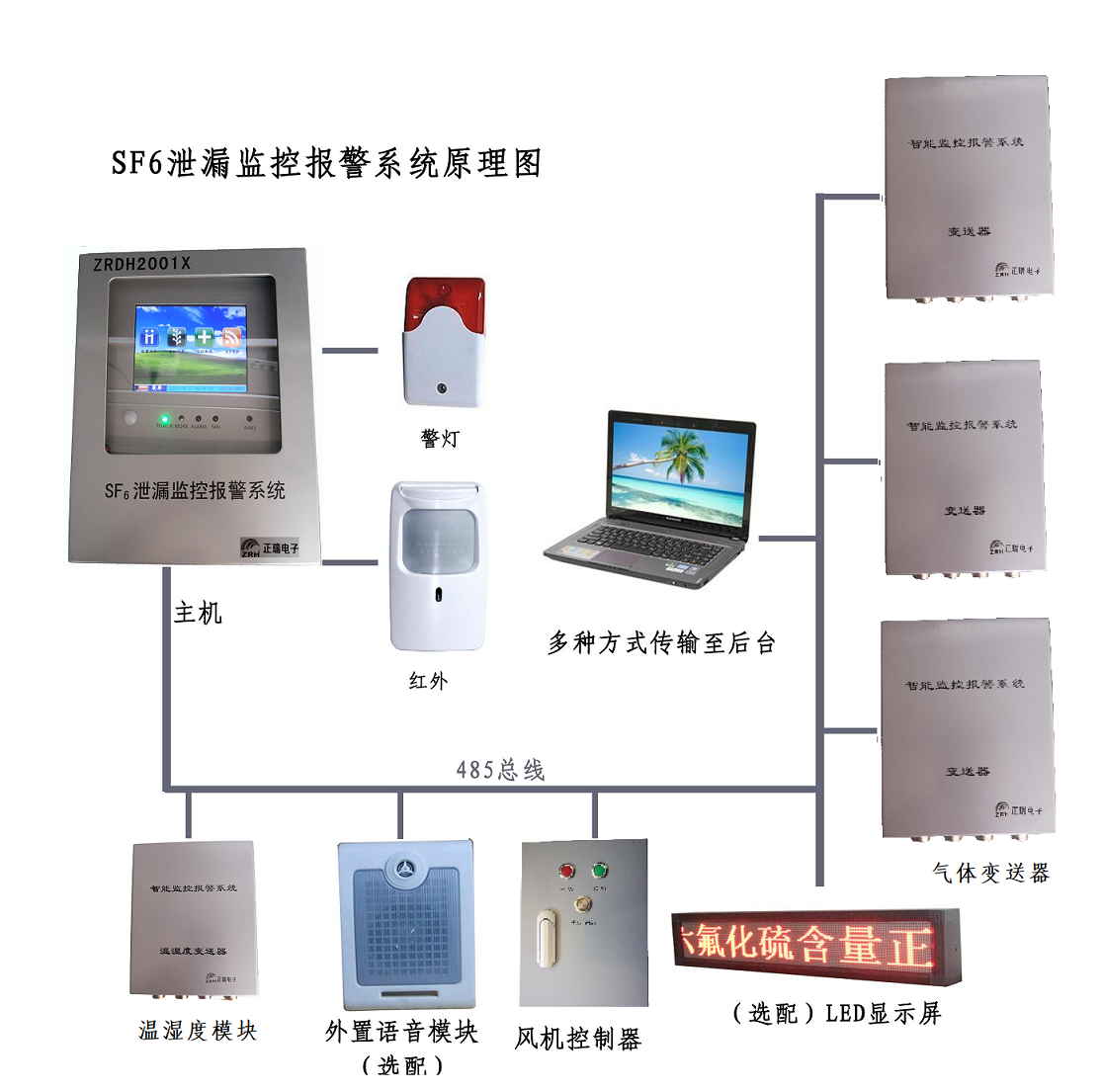

SF 6氣體泄漏智能泄漏監控報警系統由監測主機、六氟化硫氣體變送器、風機控制器、溫濕度模塊等組成。它主要檢測開關室 SF 6 氣體濃度含量和氧氣含量，當環境中 SF 6 氣體含量超標或缺氧時，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量 SF 6 氣體檢測技術，能檢測到10~5000ppm 濃度的 SF 6 氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

       其中紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統中，

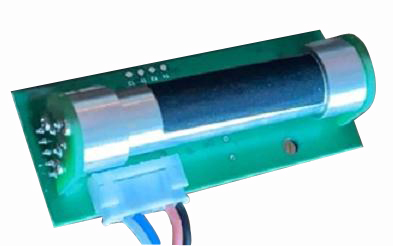

ZRCS-10型 紅外SF6氣體變送器：

  采用德國smartGAS公司的SF6傳感器紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

  與但波長單光束相比，雙波長雙光束技術可以避免因?yàn)楣庠吹睦匣?、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號，此信號只受外部影響而變化，不受被測量氣體影響。

目前一些電力服務商還在使用電化學原理的六氟化硫傳感器，但這種SF6傳感器，不能滿足電力行業的低量程的SF6的測試，例如0-50PPM，還有0-1000PPM的，但紅外原理的SF6傳感器就可以定制這些量程。

特點：

(1)      紅外光譜吸收原理（NDIR）

(2)      雙波長，帶溫度補償

(3)      高可靠性，與其他氣體不會產生交叉反應。

(4)      與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10 年的壽命

(5)      高性價比，可承受的優惠價格。

(6)      與電化學傳感器相比，六氟化硫傳感器省去售后維護費用

(7)      無輻射源，無危害

(8)      微型結構，低功耗

(9)      數字量和模擬量輸出。



總結



解決10kV配電房六氟化硫泄漏的重要手段——安裝六氟化硫氣體泄漏報警監測系統。本公司客戶中心實行在線服務，歡迎您來電咨詢、建議。我們的專業技術人員將對您提出的每一個問題作耐心、細致的回答，對于您提出的寶貴意見和建議，我們感激不盡！
