一分鐘帶你了解電氣接點無線測溫傳感器

在信息智能化的時代中，設備正朝向著無線化的趨勢發展。無源無線測溫傳感器是一種典型的測溫傳感器，也是一種常用的檢測手段。無線溫度傳感器的應用在工業化社會中也越來越加廣泛，下面小編主要介紹一下無線測溫傳感器（ZRDTS-6）的應用及特點。

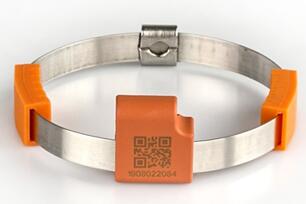

圖: ZRDTS-6無線測溫傳感器



一、無線測溫傳感器（ZRDTS-6）的應用

在無線測溫系統中無線溫度傳感器（ZRDTS-6）當與被測物體表面直接接觸時，能快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器中。

無源無線測溫傳感器（ZRDTS-6）主要應用在各種電氣設備運行中的溫度在線監測，高壓輸、變、配電系統中導電觸頭及連接部分的溫度監測，如：

1、開關柜內的電纜接頭；

2、開關柜進出線與電纜頭連接處的溫度；

3、戶外刀閘及變壓器等的運行溫度；

4、高壓開關柜內的裸露觸點、母線連接處；

5、開關柜內出線線纜側結點，母側結點；

6、開關柜內小車開關迸、出線結點；

7、高壓電機、導線壓接頭等高壓電氣和電力設備。

二、無線測溫傳感器（ZRDTS-6）的特點

（1）采用美國TI公司最新推出的無線收發芯片，功耗小，信號強，發射距離不加任何功率放大的情況下可達300米；

（2）測溫元件同樣采用美國TI公司的數字集成芯片，精度高，可達0.5°C。優于傳統測溫廠家使用的NTC熱敏電阻的最大精度±1°C；

（3）傳感器材質采用耐高溫尼龍+阻燃材料，經國內知名軍工單位檢驗，滿足GB/T5169.11-2017測試，即通過850℃灼熱絲的可燃性實驗,可在高溫環境下持續工作；

（4）溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，實時測量，上傳周期5~32秒智能調節。并將溫度變化處理后通過無線傳輸?shù)綔囟缺O(jiān)測器；

（5）無源無線溫度傳感器通過電磁感應原理從一次取電，開關柜一次電流大于5A時，進入正常工作狀態。無需電池，免除高溫下電池放電時發生無法控制的熱量噴發而發生爆炸的隱患；

（6）使用壽命長，后期免維護,使用壽命可達10年；

（7）無線溫度傳感器安裝適應性高，可安裝在觸頭上，不影響絕緣距離。導磁合金帶既可取能，又可起安裝固定作用。

無源無線測溫傳感器（ZRDTS-6）參數如下表：

測溫元件：	數字集成溫度傳感器
無線頻率：	433MHz
無線傳輸距離：	≤300米（空曠距離）
啟動電流：	>3A-5A
測溫范圍：	-55℃～+200℃
測溫誤差：	小于0.5 ℃
接口方式：	無線數字通訊接口
發送間隔：	12秒（10秒到5分鐘可設）
供電方式：	電磁感應取電
外形尺寸：	22*21*10mm
安裝方式：	捆綁式

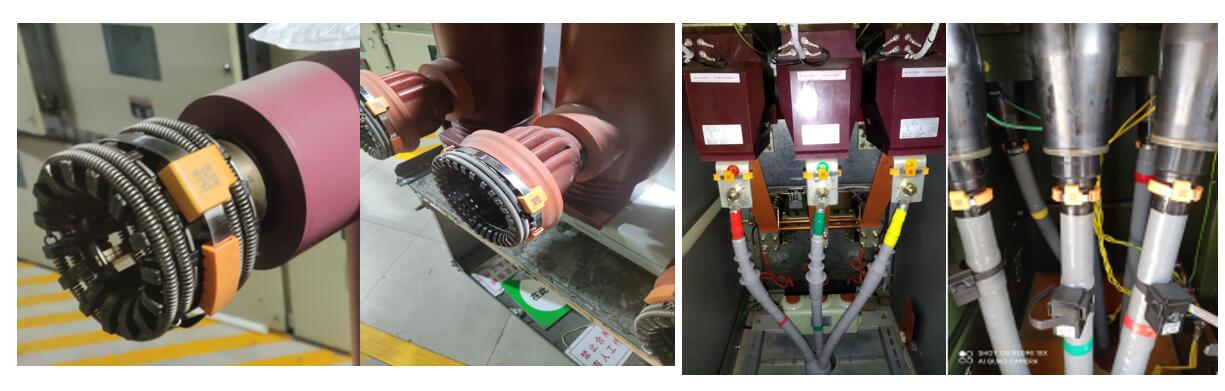

無線測溫傳感器（ZRDTS-6）現場安裝圖片
